CWMP – сервер представляет собой механизм, предназначенный для связи и удаленного управления оборудованием (CPE), подключенного к сети интернет. Он предназначен для поддержки множества функций для управления CPE, включая безопасную автоматическую настройку и динамическое предоставление услуг, управление образами программного обеспечения, мониторинг и диагностику состояния и производительности.

Основные возможности:

• Отображение текущих параметров устройств (CPE/ONT).
• Модификация параметров пользовательских терминалов.
• Создание индивидуальных сценариев диагностики и управления для локального применения.
• Создание индивидуальных сценариев диагностики и управления оборудования доступа для локального применения.
• Мониторинг производительности и параметров устройства.
• Удаленное обновление программного обеспечения.
• Поддержка процесса новых инсталляций.
• Анализ прошивок новых устройств на соответствие стандартам.
• Диагностика оборудования.
• Интеграция с системами самообслуживания.
• Dashboard – информационная панель системы.

Технические детали:

• Использование DCHP для динамической установки CWMP-URL.
• Режимы предактивации и активации.
• Обработка TR-069 событии и автоматический запуск сценария.
• Использование одного сервера на несколько региональных филиала.

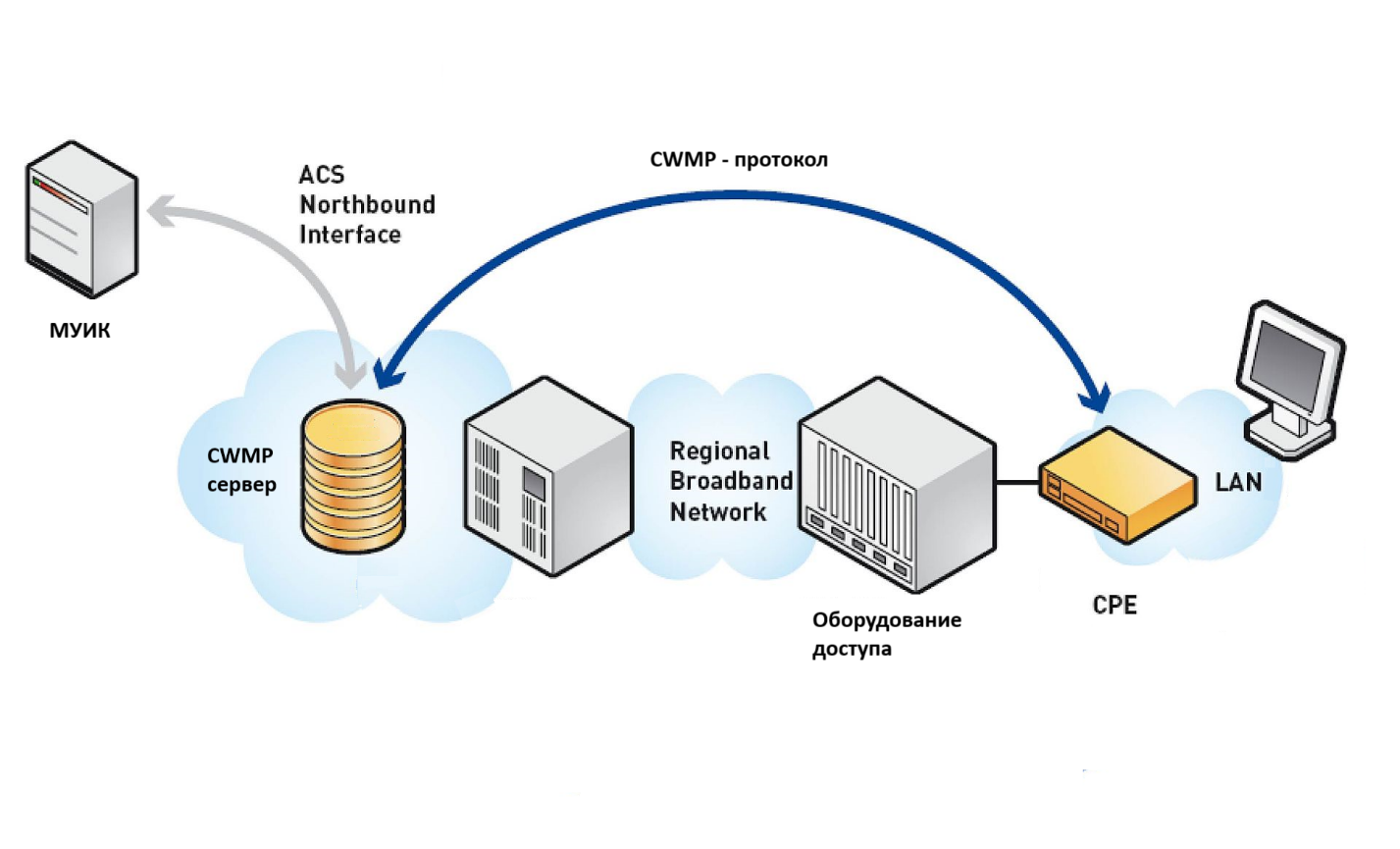

Общая схема

Ядро CWMP-сервера осуществляет непосредственное взаимодействие с CPE, реализует RPC-методы.

Интерфейс взаимодействия с внешними системами (NBI-интерфейс) - с его помощью передаются задания на выполнение наборов действий (методов TR-069) с заданными CPE из внешних систем (МУИК, который также позволяет подключать и другие внешние системы как инициатор заданий на конфигурацию CPE).

База данных используется как хранилище информации, используемой остальными подсистемами:

• известные (обращавшиеся или подлежащие конфигурированию) CWMP-серверу CPE;
• доступные для записи и чтения наборы параметров для каждой модели CPE и версии прошивки;
• полученные в последнем сеансе связи с CPE значениях параметров;
• значения параметров, установленные из внешних систем, которые должны быть переданы на CPE при каждом запросе от CPE;
• журнала запросов от CPE с результатами их выполнения;
• журнал выполнения заданий от внешних систем;
• правила автоматического обновления прошивок CPE.

Web-интерфейс служит для просмотра информации из базы данных и выполнения административных действий.
