Взаимодействие с разнородным оборудованием

Система Графическая информационная система СВЯЗЬ. Диагностика, анализ, управление (ГИС СВЯЗЬ ДАУ) представляет собой систему сбора и обработки данных, позволяющую автоматизировать процесс взаимодействия с разнородным оборудованием. Данная система предназначена для централизации и унификации работы операторов службы технической поддержки, связанной с диагностикой неисправностей абонентских линий, управлением услугами абонентов и прочими задачами технической эксплуатации.



Основные возможности:

  • Проведение диагностики и тестирования абонентских линий как с помощью стандартных средств оборудования (DSLAM или электронных АТС), так и с помощью специализированных контрольно-измерительных приборов.
  • Проведение диагностики и получение параметров абонентских номеров и портов.
  • Получение информации о текущем и качественном (статистика ошибок) состоянии технических сервисов.
  • Управление абонентскими профилями, включая установленные услуги, ограничения и их состояние.
  • Интеграция внешних OSS/BSS-решений с разнородным активным оборудованием различных производителей.
  • Взаимодействие с различными измерительными приборами (для электромеханических АТС) или встроенным измерительным оборудованием (для цифровых АТС) для дистанционной диагностики повреждений абонентских линий.
  • Взаимодействие с различными видами сетевых элементов, системами управления сетевыми элементами (NMS) для дистанционной диагностики портов и интерфейсов.
  • Автоматическое обновление программного обеспечения на абонентском оборудовании.
  • Управление услугами связи дебиторов на оборудовании TDM/ ТФоП.
  • Предикативный мониторинг оборудования, позволяющий проводить наблюдение за состоянием терминала в целях выявления тенденций и составления прогнозов на будущее (предсказание неисправностей).
  • Мониторинг неисправностей, позволяющий получать статус абонентского устройства и информацию о его производительности.
  • Мониторинг параметров устройств, позволяющий осуществлять регулярный сбор данных об устройстве, отображать изменения параметров в виде графиков и сохранять историю этих изменений.
  • Хранение оперативной информации, используемой в процессах обмена с оборудованием.
  • Формирование отчетности.



Основные преимущества:

  • Сбор информации со всех типов подключенного оборудования с одного или более рабочих мест.
  • Параллельное выполнение заданий на оборудовании.
  • Работа «без опечаток». Не требуется знать системы команд соответствующего оборудо­вания.
  • Сокращение количества лицензий на доступ к оборудованию. Встроенный механизм очередности исполнения запросов позво­ляет сократить количество лицензий, требуемое для некоторых видов оборудования.
  • Сокращение «среднего времени сбора информации». Знание тонкостей реализации оборудования и количества измерителей позволяет оптимизировать время обслуживания задания.



Для связи системы ГИС СВЯЗЬ ДАУ с внешними системами используется API «North Bound Interface PMS» (API NbiPMS). Сервис «API NbiPMS» выполняет функцию «северного» интерфейса для системы ГИС СВЯЗЬ ДАУ. Связь системы ГИС СВЯЗЬ ДАУ с внешними системами реализуется через данный REST-сервис с использованием HTTPS-интерфейса. Связь с обслуживаемыми сетевыми элементами реализуется через интерфейс, декларированный производителем оборудования (более 50 драйверов для различного типа оборудования). Каждый такой драйвер («южный интерфейс») может обращаться к множеству сетевых элементов по одному из следующих протоколов: TL1 (Telnet, RAW-Socket), HTTP/SOAP, SNMP, CMIP и т. п.

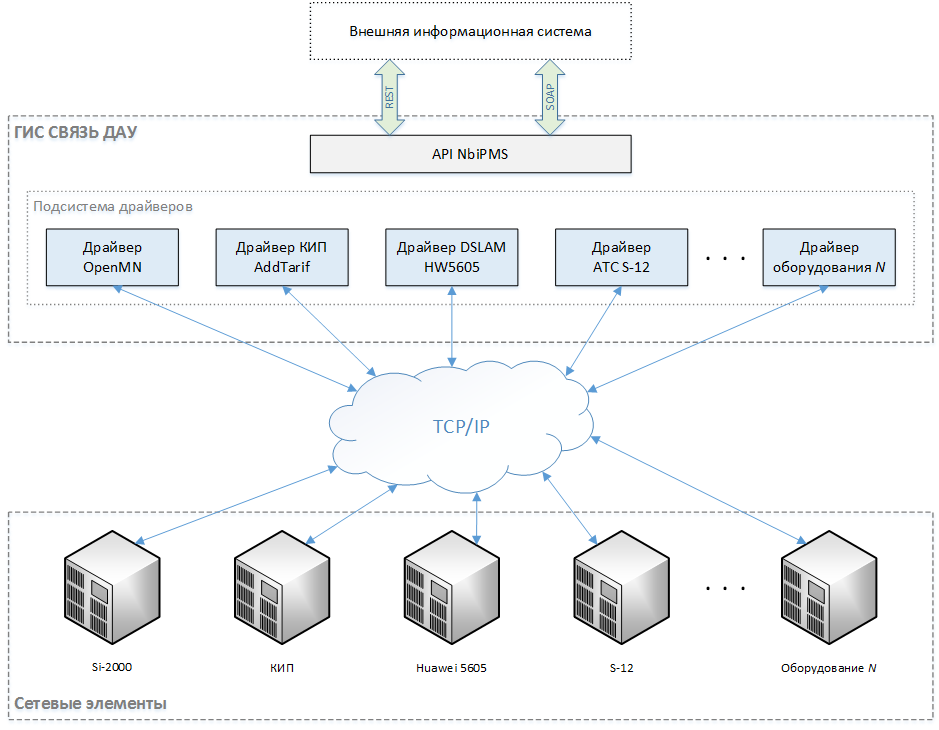

Схема взаимодействия системы «ДАУ» с другими системами и сетевым оборудованием
