Учет и паспортизация линейно-кабельных сооружений

Уважаемые клиенты, при необходимости, по вашему запросу будет предоставлена подробная техническая документация, тестовые и демонстрационные версии ПО. Для получения доступа к этому разделу просим обратиться по адресу info@tgrad.ru (указать наименование и ИНН вашей компании, ФИО и должность контактного лица от компании, e-mail для ответа).



Система Учет и паспортизация линейно-кабельных сооружений (УПЛКС) предназначена для ввода, обработки и анализа пространственно-графических и табличных данных о линейных сооружениях связи, а также для учета линейных сооружений связи в соответствии с нормами, действующими на территории Российской Федерации.

Основные возможности:

  • Создание и ведение электронного плана города.
  • Нанесение на план города информации о линейно-кабельных сооружениях.
  • Работа с неограниченным количеством слоев.
  • Использование в качестве подложки веб‐карт (Google, Yandex, 2ГИС), спутниковых снимков, отсканированных карт, кадастровых планов и т. п.
  • Анализ оптимального расположения линейных сооружений с учетом местности.
  • Автоматическая генерация топологически корректных схем инженерных объектов из картографического представления.
  • Комплексное описание инженерных сооружений.
  • Оперативный доступ к информации об инженерных сооружениях.
  • Инвентаризация объектов инженерных сетей.
  • Поддержка одновременного картографического и схематического отображения сети.
  • Формирование паспортов объектов инфраструктуры посредством графического интерфейса.
  • Формирование отчетных форм.
  • Печать фрагментов карты и схем.
  • Настройка для оптимального вывода отображений на печать в зависимости от размеров карты и возможностей печатных устройств, создание легенд к печатаемым схемам и планам.
  • Разделение прав доступа (по территории, по функционалу).

Система УПЛКС в своем составе имеет две подсистемы:

  • ТЕХНОГРАД. Редактор схем, которая предоставляет возможность создавать, редактировать, копировать и сохранять схемы парных и оптических кабелей, паспорта колодцев и распределительных шкафов, схемы рамок кроссов, карточки ввода в здания, схемы магистральных кабелей, соединительных линий, шкафных районов. Для проверки корректности схем объектов связи используется специальный инструмент, показывающий количество ошибок и выделяющий их на схеме.

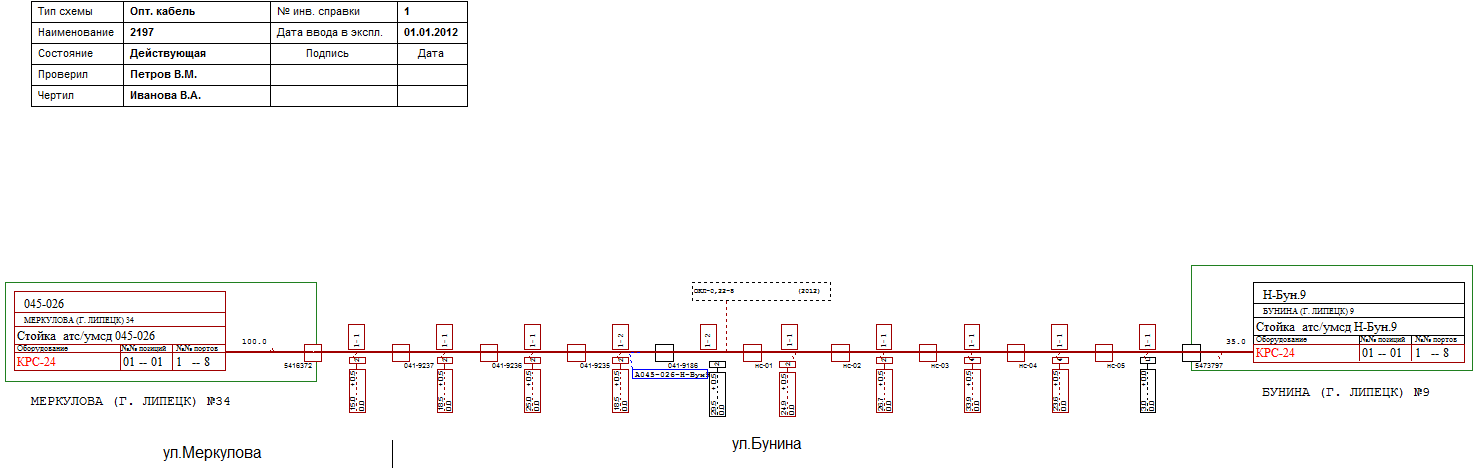

Схема оптического кабеляСхема оптического кабеля

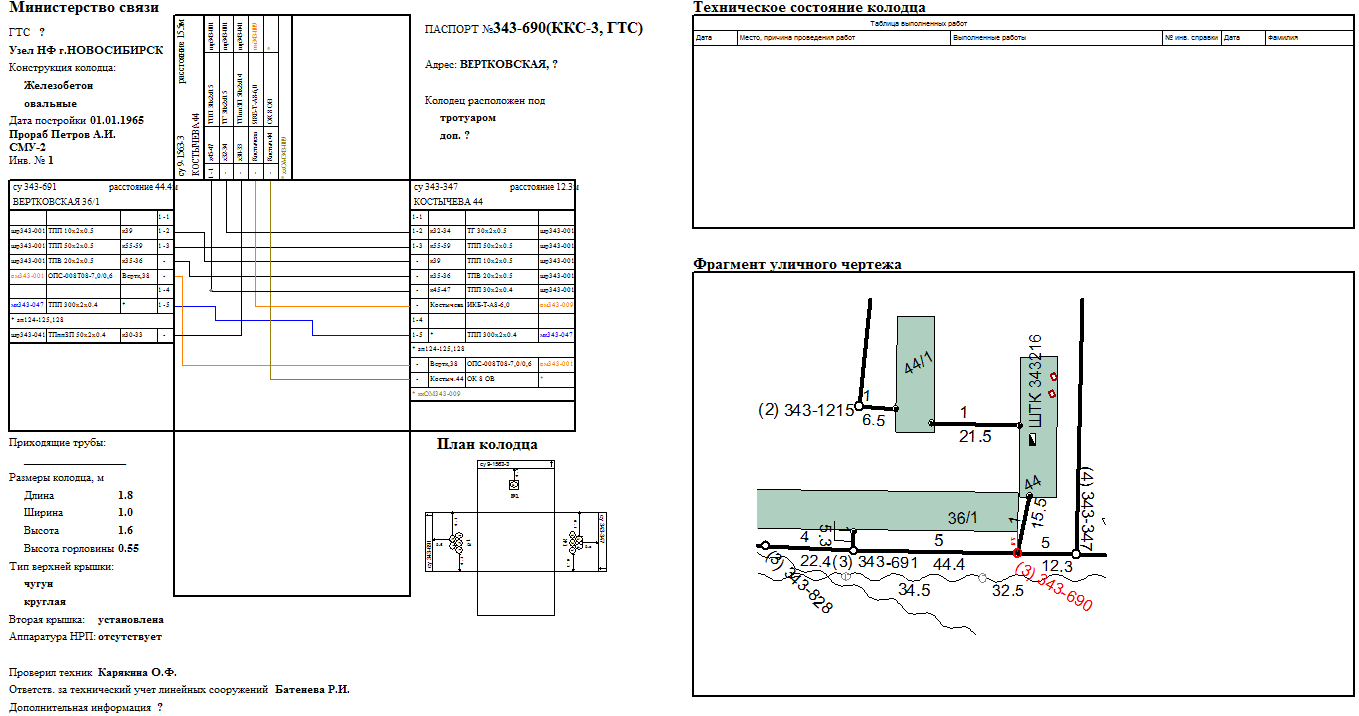

Паспорт колодца

Паспорт колодца

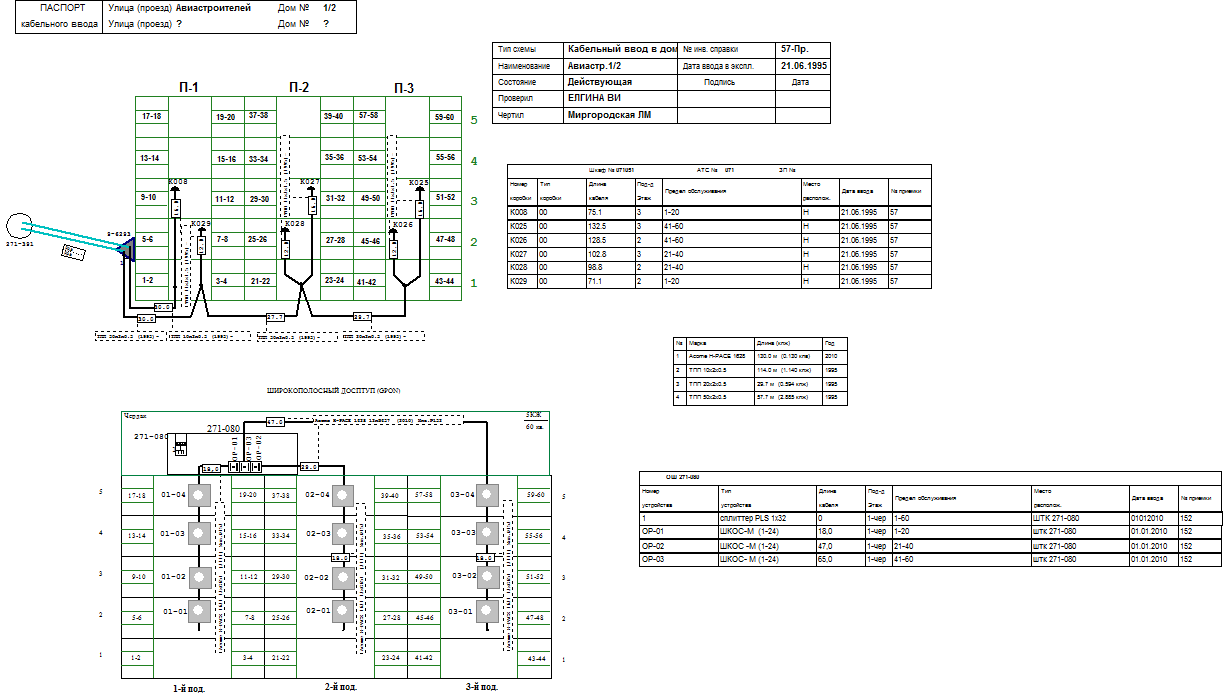

Карточка ввода в дом

 Карточка ввода в здание



  • ТЕХНОГРАД. Геоинформатика (ТЕХНОГРАД ГИС), которая содержит планы территории и населенных пунктов с различной детализацией по слоям.

Геоинформационная подсистема

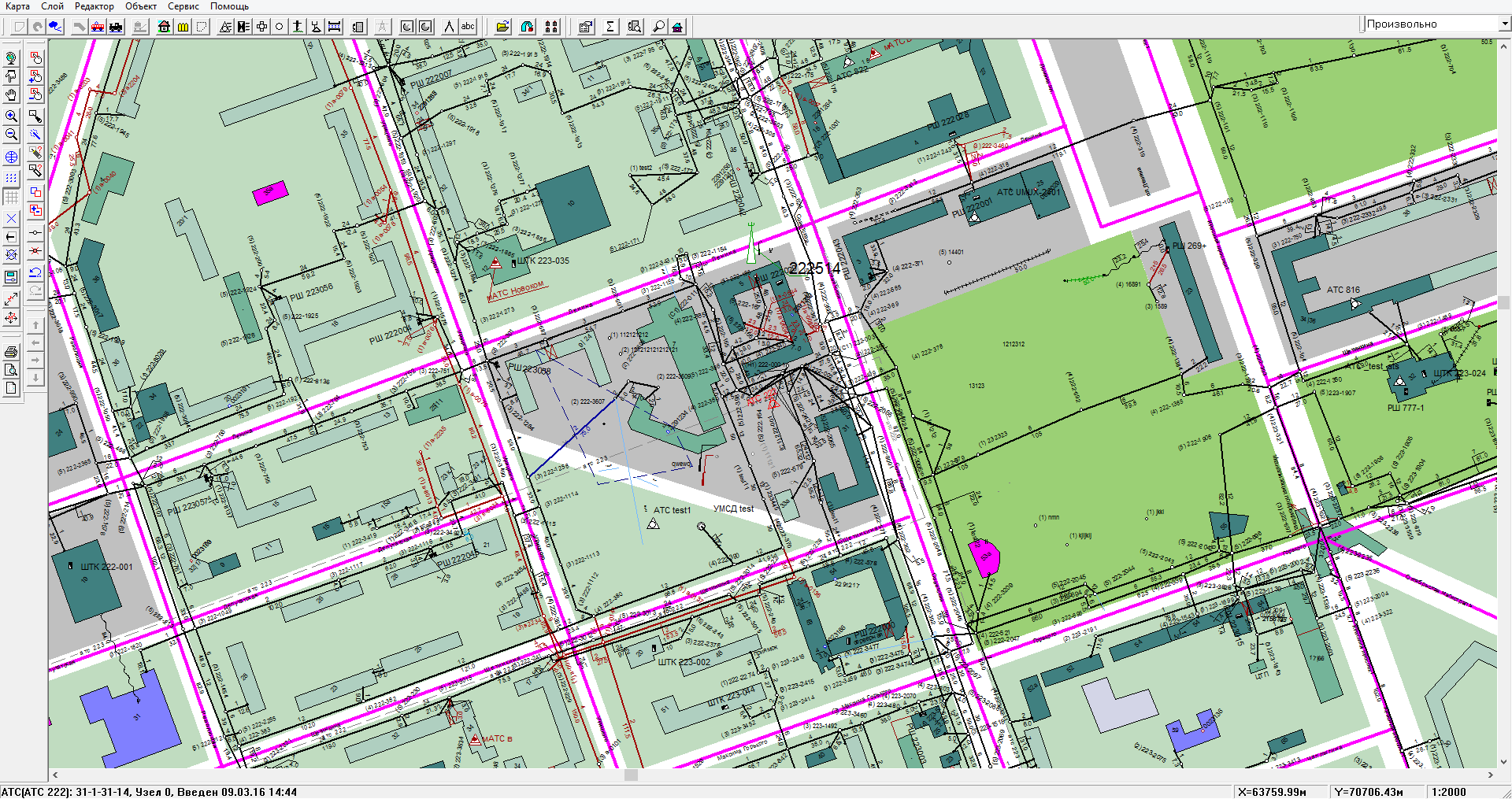

 План города



В подсистеме ТЕХНОГРАД ГИС реализована возможность настройки печати фрагмента карты:

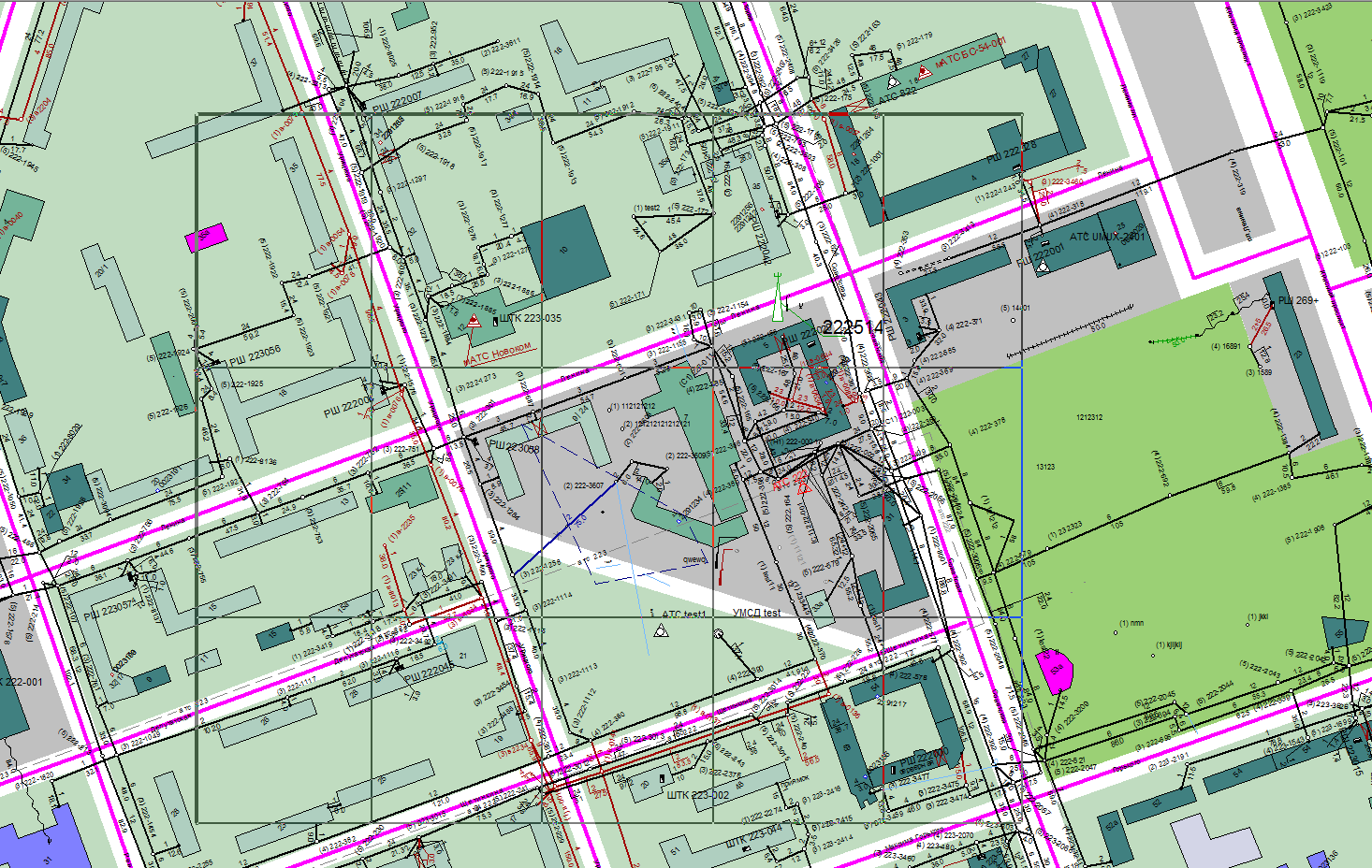

Печать фрагмента карты с разбивкой на листы

Печать фрагмента с разбивкой на листы для последующей склейки, с учетом масштаба отображения, в требуемом виде (цветная или черно-белая)

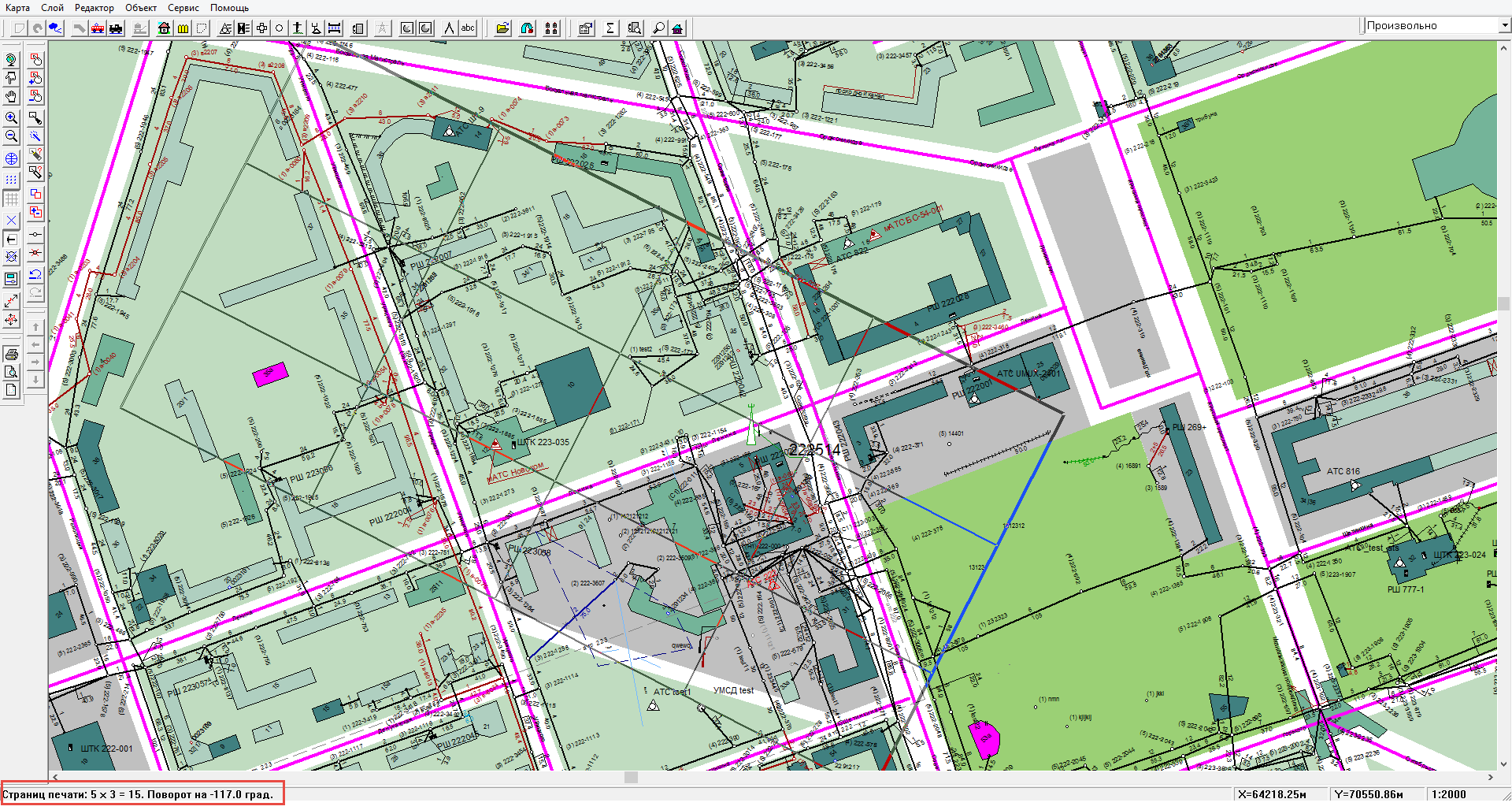

Печать фрагмента под углом

Печать фрагмента под углом

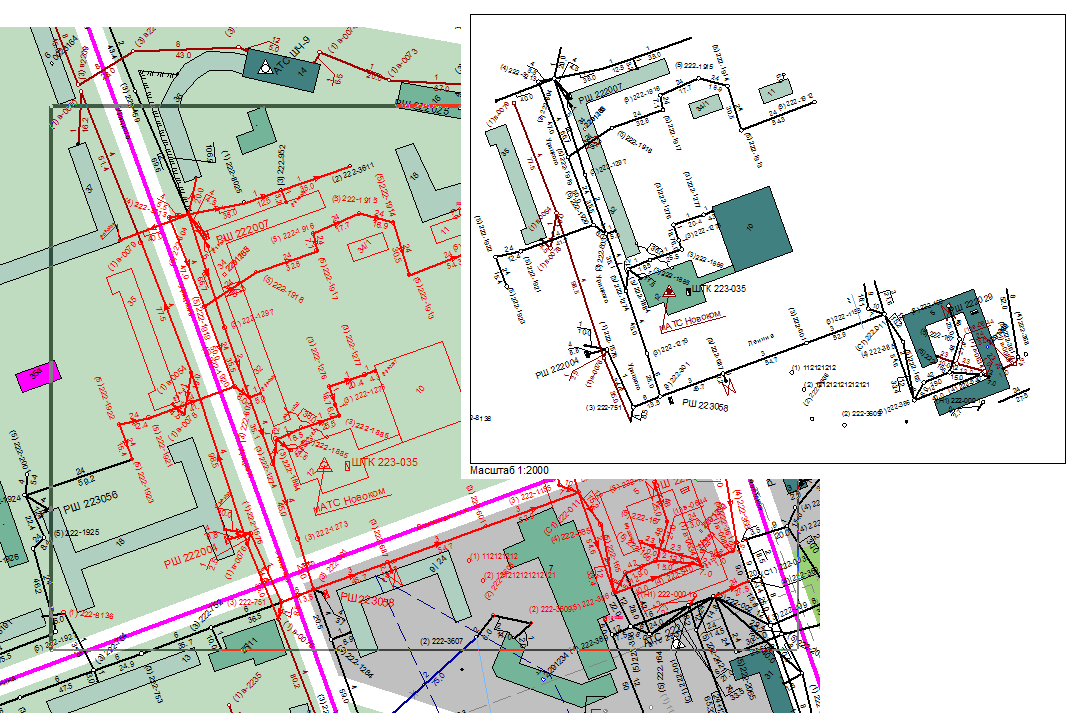

Печать выделенных объектов

Печать только выделенных объектов
